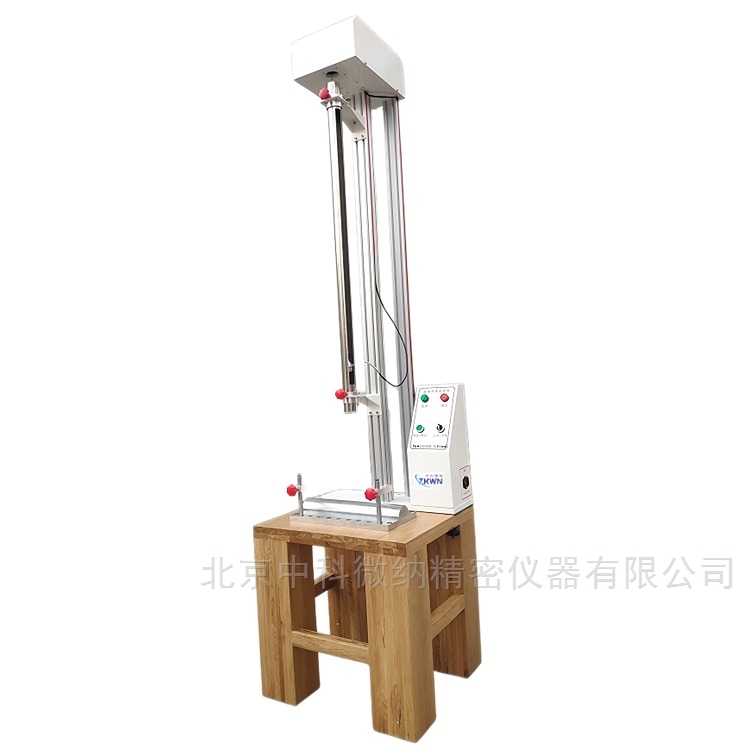

深入了解防腐涂層沖擊試驗機的內部構造和正確操作流程，是獲取準確可靠檢測數據的前提條件。雖然不同廠家、不同型號的試驗機在外觀和細節上存在差異，但其核心結構和工作邏輯高度一致。

試驗機的框架部分構成了整個設備的基礎骨骼。它通常由高強度鋼材焊接或整體鑄造而成，擁有足夠的自重和結構剛度。底部是一個寬大的水平底座，上面加工有用于安裝試樣夾具的定位槽或螺紋孔。底座需要具備良好的減震性能，防止重錘沖擊瞬間產生的振動力影響試驗結果，更防止振動傳遞到試驗臺上造成其他儀器損壞。底座下方一般設有可調節高度的防滑腳墊，用于設備調平。

從底座向上延伸的是堅實的立柱，立柱頂端固定著橫梁，形成穩固的門型或懸臂型支撐結構。立柱與橫梁的連接必須牢靠，長期使用中不允許出現任何松動或變形，否則導向管的垂直度將難以保證。整個框架的加工精度和裝配質量，直接決定了設備的使用壽命和測試準確度。

導向管是試驗機的核心部件。這是一根內壁經過精細研磨或精密拉制的金屬管，內徑與重錘外徑之間保持著嚴格的配合間隙。間隙過大會導致重錘下落時晃動，部分能量被側向摩擦消耗，降低了實際沖擊能量；間隙過小則可能卡滯重錘，甚至劃傷管壁，影響自由落體運動。導向管必須與水平面保持垂直，垂直度偏差通常控制在極小的公差范圍內。任何偏斜都會使重錘在下落過程中與管壁持續接觸，摩擦阻力顯著增大，造成嚴重的能量損失。

導向管的長度決定了沖擊能量的范圍。較長的導向管允許重錘從更高的位置釋放，獲得沖擊動能。管壁材質一般選用耐磨性好的合金鋼，表面經過硬化處理，能夠承受無數次重錘滑過的摩擦而保持尺寸穩定。管壁外側常標有刻度線或裝有高度標尺，方便操作人員精確設定重錘的起始位置。

重錘組件是執行沖擊任務的核心運動部件。它由錘體主體、可更換的沖擊頭以及配重塊構成。錘體是一段精密加工的金屬圓柱體，外徑與導向管內壁精密配合，重心經過精心設計以確保下落姿態穩定。錘體上裝有釋放掛鉤機構，與導向管外部的釋放扳機或電磁釋放裝置配合作用。沖擊頭安裝在錘體底端，通常采用高強度工具鋼或硬質合金材料制成，經過淬火和精密磨削加工，具有表面硬度和耐磨性。沖擊頭的形狀按照標準規定加工，常見的為半球形沖頭，其直徑尺寸直接影響沖擊時的接觸面積和應力分布。

配重塊系統允許在一定范圍內調整重錘的總質量。通過增加或減少配重塊，可以實現不同的沖擊能量組合。例如對于較薄的涂層，可使用較輕的錘體，避免沖擊能量過大而直接擊穿涂層；對于厚漿型重防腐涂層，則需要使用較重的錘體來提供足夠的沖擊荷載。

試樣固定平臺負責將涂層試件牢固地鎖定在預定位置。平臺通常設有可以調節間距的夾持裝置，以適應不同尺寸的試件。夾持力需要適中，既要保證試件在沖擊瞬間不會發生位移或彈跳，又要避免夾持過緊導致試件變形或產生預應力，影響涂層的沖擊表現。平臺上往往還有定位標記或限位裝置，幫助操作人員將沖擊點對準試件的規定區域，確保多次測試時位置的一致性。

釋放機構方面，傳統的機械式釋放依靠卡銷和扳機實現，操作直觀可靠。設備采用電磁吸附式釋放，按下按鈕后電磁鐵斷電，重錘自由下落。這種方式消除了機械釋放可能帶來的初始擾動，落錘初始狀態更加接近理想自由落體。無論采用何種方式，釋放動作都必須干脆利落，不得對重錘產生任何側向力或旋轉力矩。

掌握了設備結構，還須熟知規范的操作流程。試驗開始前，應首先檢查設備外觀有無損壞，各緊固件是否松動。接通電源后，檢查電磁釋放系統是否工作正常。用水平儀校準底座水平度。將導向管內外擦拭干凈，確保沒有油污或灰塵。根據試驗標準要求，選擇合適的沖擊頭并安裝牢固，按需要配置配重塊。

試件的準備同樣不可馬虎。涂層試件應按照規定方法制備，基材材質和厚度、表面處理等級、涂層道數和干膜厚度等參數都需要詳細記錄。試件在標準環境條件下充分養護，達到規定的固化時間后方可進行試驗。試驗前用測厚儀在沖擊點周邊區域多點測量涂層厚度，確認厚度均勻性滿足要求。

將試件放置在固定平臺上，調整夾持位置，使預定的沖擊點位于沖擊頭的正下方。鎖緊夾持裝置，再次確認試件平穩無翹曲。將重錘提升到設定的高度刻度，掛好釋放機構，確認周圍人員離開危險區域后，果斷釋放重錘。沖擊完成后，取出試件，仔細觀察并記錄沖擊區域的涂層狀態。

結果評定是操作流程的最后環節，也是最需要專業經驗的步驟。在充足的光線下，首先目視檢查是否有肉眼可見的破損。然后借助五倍或十倍放大鏡仔細查看沖擊坑周圍區域，檢查是否存在細微的環形裂紋、放射狀裂紋，或者涂層與基材之間是否出現了剝離現象。對于懷疑有微小針孔的區域，可使用電火花檢漏儀進行掃描檢測。有時還需要用小刀在沖擊區域進行十字劃格，進一步檢查涂層的層間附著力和底材附著力是否遭到破壞。

全部觀察結果應詳實記錄在試驗報告中，包括沖擊能量的數值、涂層破損的形貌描述、破損區域的尺寸測量數據等。這些原始記錄是判定涂層合格與否的依據，也是后續分析改進的寶貴資料。
